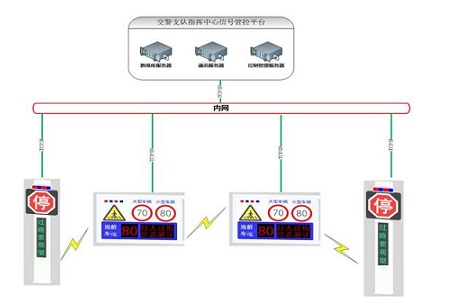

本系统的设计基于分布式系统的集中管理策略，采用分层结构设计，从逻辑关系上看主要分为三层:前端子系统—传输子系统—后端管理子系统。

        ◆ 交通流采集分析

      实时接入前端雷达采集的交通流信息，分析路网的指标水平，主要是路网车速、流量、压占、通过、拥堵度等，路段的交通状态值（或平均车速)，道路流量及车辆速度数据进行抽样采集分析在中心GIS专题地图上显示当前道路交通状态信息，同时可以推送给其他系统。

        ◆ 前端告警发布

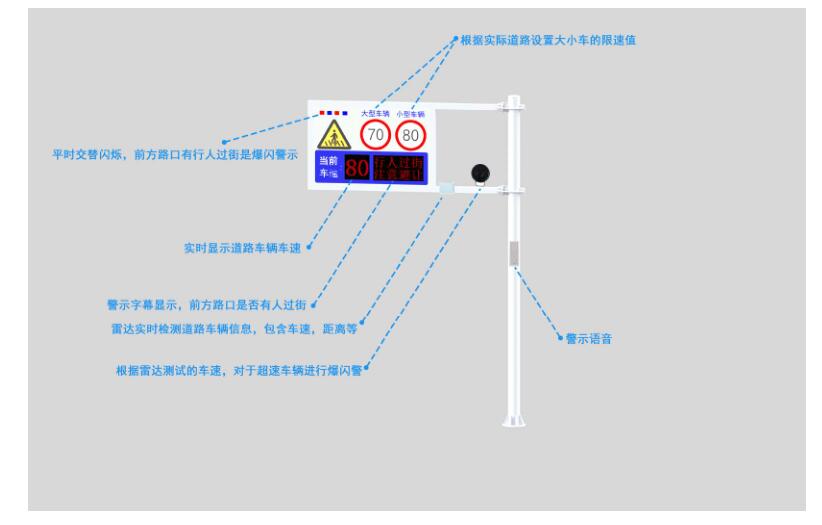

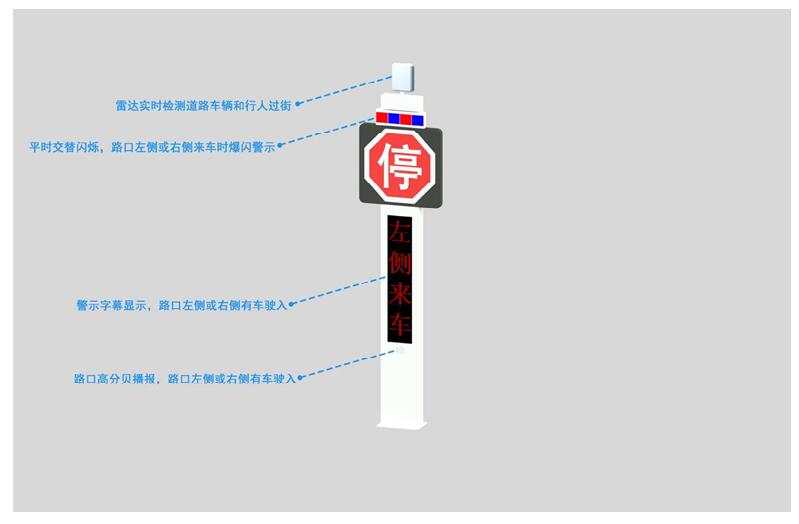

           告警发布:实时告警信息、标语发布、路况发布、紧急事件发布，中心系统支持多种告警预案，在正常情况下，显示实时车速预警及相应的告警画面。具体的显示信息至少是实时速度、支路有人过街、主路左侧或右侧来车信息、警示信息等，也可以其它以社会车辆行驶有提示内容的图片。中心系统可实现显示屏节目的编辑，下发，定时控制等功能，中心管理系统对路口可进行节目管理，系统后台服务可对路口节目进行轮询，实现特殊情况下的交通诱导，在需要的情况下，中心可以更新或锁定显示的节目。
